מילוי בקבוק נוזלי אוטומטי מילוי שמן למכירה

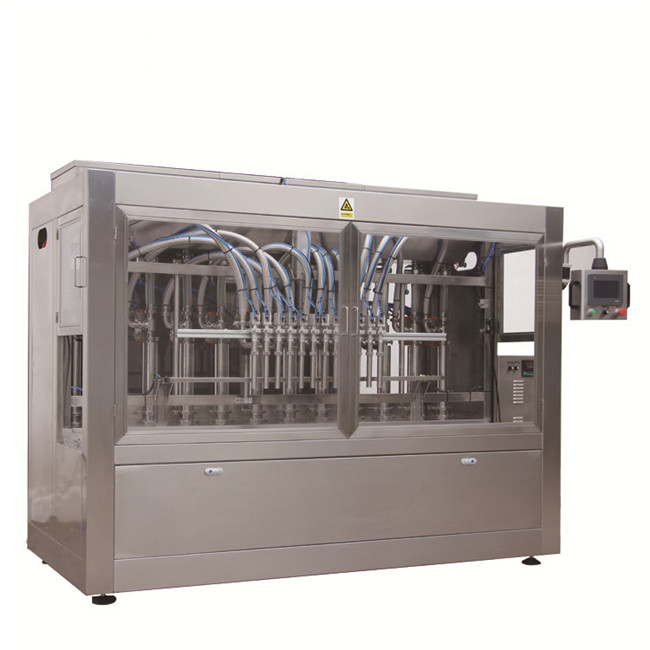

מכונת מילוי בקבוקי נוזלים אוטומטיים

מכונת מילוי בקבוקי נוזלים אוטומטיים היא מכונה הנפוצה ביותר בתעשיית התרופות. המכונה מוצאת גם יישום בתעשיית המזון, הכימיה והבעלות הברית. העיצוב מונובלוק חוסך מקום מאחר ומודולי מכסה לבורג / ROPP בנויים באותו בסיס והכונן הנפוץ למודולי מילוי ואיטום. עקרון המילוי הוא תזוזה נפחית, חיובית של המוצר עם סידורי בוכנה וצילינדר. גולת הכותרת נוספת של המילוי הסיבובי הזה היא שכל הבוכנות ניתנות להגדרה לנפחים שונים על ידי הגדרת מסלולי המצלמות התאומות. התאמת נפח עדינה יותר של צילינדרים בודדים בנויה גם על גלילי המסלול של המצלמות.

הרעיון של מילוי ואיטום מונובלוק מבטיח גם תקני QMP גבוהים מאוד, מכיוון שהבקבוקים אטומים מיד לאחר המילוי. מודול האיטום הסיבובי תואם למילוי ומעניק איטום מדויק. מזין הכובע האוטומטי הבנוי על עמודה נפרדת מונע חלקיקי אבק / מכסה נופלים לבקבוקים מלאים. מכונת ה- Monoblock בנתה תכונה לאוטומציה מקוונת כמו חיישנים לבקבוקים נופלים בעצירות של מכניסים, הצטברות בקבוקים נוספת בהזנה החוצה וכדי לצבור מכסים את עצירת המזין.

מפרט

דוגמנית	1	2	3
קצב ייצור	עד 30 בקבוקים / דקה	עד 60 בקבוקים / דקה	עד 100 בקבוק / דקה
מספר ראשים ממלאים	שתיים	ארבע	שמונה
מספר ראשים	אחד	אחד	ארבע
סוג מכסת	ROPP / בורג
מפרט קלט § קוטר מיכל, גובה מיכל	25 מ"מ עד 90 מ"מ, 36 מ"מ עד 300 מ"מ
טווח מילוי	30 מ"ל עד 1000 מ"ל בעזרת חלקי חילוף מתאימים.
קוטר הכובע	20 מ"מ, 28 מ"מ, 30 מ"מ ו 33 מ"מ בעזרת חלקי שינוי
מפרט כוח	2.5 HP
מאפיינים חשמליים	440 וולט, 3 שלבים, 50 הרץ, 4 תילי מערכת
אביזרים אופציונליים	בקרת לוגיקה ניתנת לתכנות (מערכת) עם MMI ארון פרופילי אלומיניום המכסה מכונה מלאה
ממד כללי	2300 מ"מ (L) X 900 מ"מ (W) X 1680 מ"מ (H) כ	2500 מ"מ (L) X 900 מ"מ (W) X 1680 מ"מ (H) כ	3000 מ"מ (L) X 950 מ"מ (W) X 1680 מ"מ (H) בערך

תכונות בולטות

• מודל GMP קומפקטי.
• מערכת "ללא בקבוק - ללא מילוי".
• כל חלקי המגע העשויים מחומר AISI SS 316 עם מערכת הסרה קלה לניקוי קל.
• בניית מכונות בחומר AISI SS 304.
• שולחן הזנה מזין להזנה אוטומטית של בקבוקים.
• Nozzle צלילה למילוי ללא קצף.
• דיוק מילוי גבוה מאוד.
• הזנה אוטומטית ויציאת בקבוקים.
• שינוי מינימלי לאורך זמן.
• כונן תדר AC משתנה להתאמת מהירות.
• מונה בקבוקים דיגיטלי לספירת תפוקת ייצור.

הפעלת תהליך

שולחן תורן במזון מעביר בקבוקים בזה אחר זה למסוע ה- SS הנע. בקבוקים מגיעים לנקודת המילוי דרך מסוע SS. ממלאים את הנחיר למילוי נפח הנוזל שנקבע מראש לבקבוק. בלוק מינון הבריח המשושה מאפשר שימוש בנפח מילוי שונה בקלות תוך שימוש מינימלי בזמן. הכונן הראשי מורכב מתיבת הילוכים המונעת על ידי מנוע AC ובאמצעות שליטה על ידי כונן תדר AC. ניתן לקבוע את המהירות מבחינת בקבוקים לדקה. כונן המסוע מורכב ממנוע הילוך בעל ציר קדוש הנשלט על ידי כונן תדר AC. ידית יכולה להגדיר את מהירות המסוע.

הבקבוקים הממולאים הנעים על מסוע והוזנו לגלגל כוכבים מזין על ידי תולעת באכילה. בזמן שגלגל הכוכבים המוזן מזיז, בקבוקים מרימים כובעים אחד אחד ממצב המסירה. צוואר בקבוק האיטום הסיבובי היורד מחזיק את צוואר הבקבוק בלחץ הרצוי. האיטום מתבצע בצורה מתקדמת מתוכננת, המיקום המדויק של הכובעים נעשה באופן מכני באמצעות פיתול מסתובב, בכדי לכוון את הכובעים בצורה נכונה לתוך המתח, כאשר משטח האש מתמלא כונן הניתוק המסתובב מתנתק, ומכאן שאין שום סיכוי לפגוע בכובעים. גלגלת האיטום מתרחשת עקב ראש איטום מסתובב ותנועת העברה של גלילי איטום והברגה עקב מצלמת איטום. הבקבוקים האטומים משוחררים על ידי גלגל כוכב קיים על מסועים. הבקבוקים המלאים והאטומים היטב קדימה למכונת התיוג להמשך פעולות.
